Трассовый дренажный раствор QUICK-MIX TDM применяется для устройства водопроницаемых несущих оснований. Этот раствор используется в водопроницаемых системах мощения предназначенных для легкой и средней транспортной нагрузки. Также дренажный бетон примняется для устройства основания (бетонной подушки) в зонах с повышенной влажностью например: при монтаже систем водоотвода (дренажных лотков).
Характеристики:
- минеральный состав;
- содержит трасс;
- специально подобранные фракции заполнителей позволяют укладывать водопроницаемый связанный несущий слой с содержанием пустот 15-20%, что уменьшает риск разрушения и выцветания дорожного покрытия из-за замерзания стоячей воды;
- прост и удобен в применении.
Применение:
- для наружных работ,
- для устройства водопроницаемых связанных основания;
- для укладки брусчатки, бетонных камней и плит из природного камня,
- для средних транспортных нагрузок.
Свойства:
- сухая смесь заводского изготовления;
- содержит цемент согласно нормам DIN EN 187;
- содержит трасс согласно нормам DIN 51043;
- заполнители крупностью от 1,5 до 4мм согласно нормам EN 13139;
- содержит добавки для улучшения свойств раствора.
Подготовка основания:
В качестве основания пригодны выдержанные бетонные основания или цементно песчанные стяжки, выдерживающие расчётные нагрузки с уклоном 1,5-3%, а также достаточно уплотнённые несущие основания из гравия или щебня, препятствующие капилярному подъёму воды из почвы.
При укладке плит на гидроизолированное основание следует обеспечить отведение просачивающейся воды, например, с помощью укладки плоских дренажных матов, желобов и пр. Следует избегать застаивания воды на водонепроницаемых основаниях посредством создания уклонов и водоотводов. При проектировании основания с раствором TDM следует руководствоваться пособием по мощению.
Схема применения раствора TDM в конструкциях c полностью водопроницаемой системой мощения (пешеходная нагрузка (N1 согласно ZTV Wegebau):
Выполнение работ по укладке природного камня или брусчатки с раствором TDM:
Содержимое мешка (40кг) высыпать в чистую ёмкость с точно отмеренным колличеством воды (2,8л). Перемешать смесь электромиксером или в бетономешалке до достижения консистенции "влажная замля", без комков, в течении примерно 3 минут. Выдержать время "дозревания раствора", необходимое для растворения химии, и снова перемешать раствор в течении 1-2минут. Если TDM укладывается на бетонное основание, для улучшения адгезионных свойств раствора следует обработать основание раствором TNH-flex, сразу равномерно распределить раствор TDM по подготовленной поверхности в технике "свежее по свежему" и уалотнить. В случае укладки плит из ровного природного камня (например песчаник) или брусчатки одинаковой толщины, свежий раствор можно выровнять рейкой.

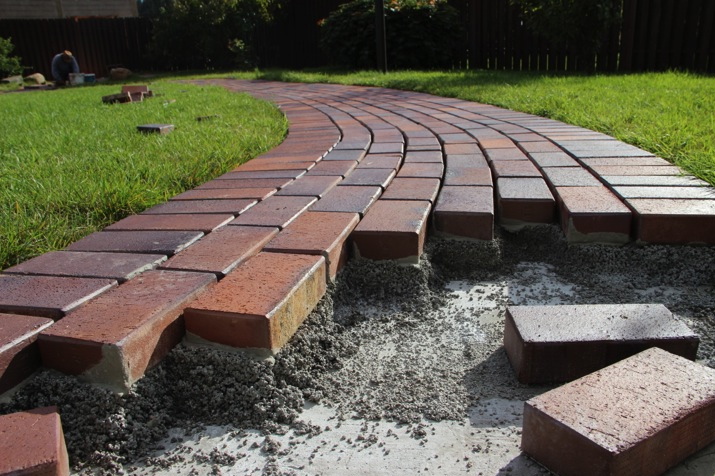

Укладка брусчатки производится на свежий слой дренажного раствора TDM в технике "свежее по свежему". Для улучшения адгезии необходимо предварительно обработать изнаночные поверхности плит из натурального камня адгезионным раствором TNH-flex и выровнять их при помощи гидравлического уровня и резинового молотка.
Плиты из натурального камня можно укладывать на затвердевший, очищенный слой дренажного раствора TDM, спустя примерно 3 дня, например, с помощью трассового раствора для природного камня TNM-flex.
Рекомендации по работе с раствором для укладки камня и брусчатки TDM квик-микс
Раствор TDM рекомендуется использовать при укладке материалов:
- Клинкерная брусчатка;
- Брусчатка из натурального камня (гранит, песчаник, лемезит и др.);
- брусчатка из искусственного камня (бетона);
Рекомендуется следующая толщина слоя раствора TDM при укладке брусчатки иp клинкера или природного камня:
Пешеходная нагрузка (N1 согласно ZTV Wegebau) толщина подстилающего слоя от 6 см. Покрытия, предназначенные для хождения пешеходов и не предназначенные для заезда транспорта, за пределами проезжей части (например: террасы, садовые дорожки, дорожки возле дома, площадки в парках).

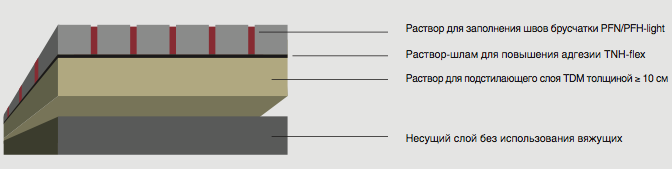

Легкая транспортная нагрузка толщина (N2 согласно ZTV Wegebau) толщина подстилающего слоя от 10 см. Покрытия, на которые допускается заезд транспортных средств с полной массой до 3,5 т, расположенные за пределами проезжей части (например, подъезды к гаражам, парковки для легковых автомобилей).
Высокая транспортная нагрузка (N3 согласно ZTV Wegebau) в качестве основания следует применять дренажный бетон с повышенной прочностью TPM-D-04.Рекомендации по технологии производства работ:
- не разрешается производство работ при температуре воздуха ниже +5 и выше +30С;
- время жизни раствора может измениться в зависимости от температуры воды, температуры сухой смеси и температуры окружающей среды;
- следует учитывать замедление наростания прочности раствора при температуре твердения ниже +15С;
- не добавлять в раствор посторонние вещества (цемент, красящие пигменты, противоморозные добавки и т.д.);
- не разбавлять схватившейся раствор водой.
Технология укладки брусчатки по системе мощения tubag подробно описана в видеоролике:
Можно ли использовать водопроницаемый раствор TDM, если уже есть готовое бетонное (непроницаемое) основание?
Да, если в бетонном основании есть уклон не менее 3%, при этом существующий подстилающий слой необходимо обработать гидроизоляцией MDS о обеспечить отвод воды.

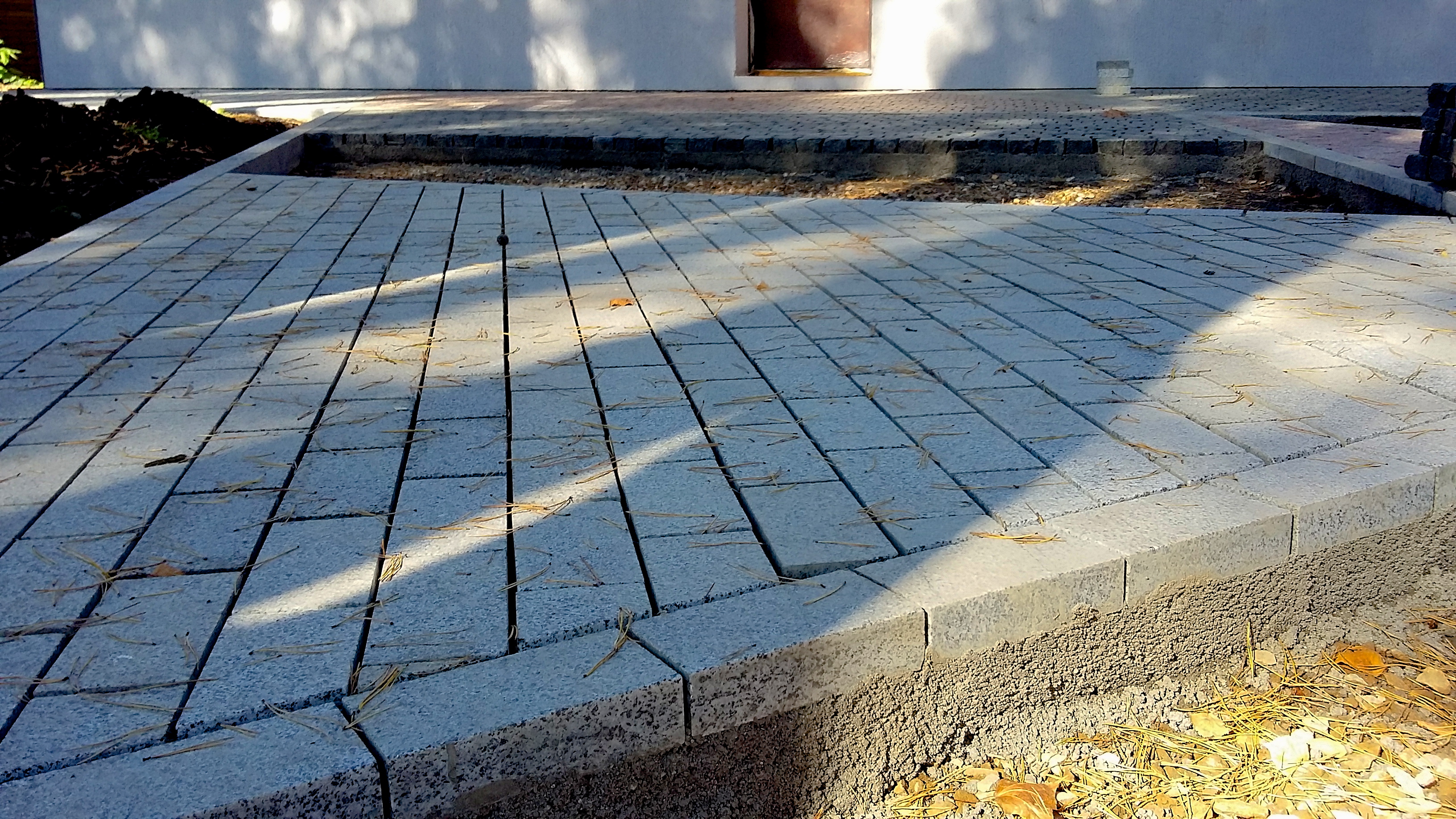

Смотреть реализованные объекты с раствором TDM
