PFN quick-mix раствор для заполнения швов брусчатки "N", водонепроницаемый.

Цветной трассово-цементный водонепронецаемый раствор PFN Quick mix для заполнения швов брусчатки (прямой шов). Простота и легкость применения благодаря технологии Easy Clean. Подходит для пешеходной и легкой транспортной нагрузке N2 согласно  ZTW Wegebau (заезд транспорта с массой до 3,5т).
Пример заполнения швов тротуарного клинкера ADW на обьекте в п. Ивановка Московской:

72565 PFN Раствор для заполнения швов брусчатки N, антрацит 25 1385,0
72566 PFN Раствор для заполнения швов брусчатки N, светло-серый 25 1297,0
72567 PFN Раствор для заполнения швов брусчатки N, бежевый 25 1385,0

Характеристики:
 - водонепроницаемый,
 - простое и рациональное применение благодаря технологии ECT (Easy Clean Tecnology),
 - существенно уменьшает вероятность появления высолов, благодаря содержанию оригинального трасса,
 - высокоя прочность сцепления с боковыми стенками брусчатки,
 - морозостойкий,
 - легко растекается (жидкая консистенция),
- однокомпонентный.

Применение раствора PFN Quick mix
 - для поверхностей подвергающихся легкой транспортной нагрузке(категория использования N2 согласно N2 ZTV Wegebau),
 - для заполнения швов клинкерной брусчатки, плит и п природного камня и бетона,
 - для декоративного оформления терас, площадок и дорожек с целью предотвращения зарастания травой,
 - пригоден для конструктивного устройства водоотводного лотка на поверхности мощения,
 - не стоек к воздействию антиобледенительных солей и реагентов для посыпания дорог. В случае применения реагентов от обледенения необходимо использовать раствор для заполнения швов PFH-light.

Свойства раствора PFN Quick mix:
 - Гидрофобный эффект,
 - Удобен в работе благодаря технологии ECT (Easy Clean Technology),
- Высокая прочность сцепления с боковыми стенками плит,
- Морозоустойчевый,
- однокомпонентный,
- водонепроницаемый,
- цемент согласно нормам DIN EN 197,
- трасс согласно нормам DIN 51043
- кварцевый песок различной фракции согласно нормам DIN EN 13139.

Требования к основанию:
 Основание должно быть сухим и чистым, перед заполнением швов поверхность следует увлажнить, однако при нанесении затирки в швах не должно находиться вода. Дорожная одежда в соответствии с нагрузками должна иметь достаточную несущюю способность и дренирующие свойства для отвода воды. Недостаточная прочность основания может привести к деформации, которая в свою очередь приведёт к повреждениям лицевого покрытия. Водопроницаемый несущей слой рекомендуется выполнять из растворов: TGM - только для пешеходных нагрузок, TDM - для пешеходной и легкой транспортной нагрузки и TPMD-04 - для всех типов нагрузок при необходимой толщине подстилающего слоя.
Схема применения раствора для заполнения швов PFN в комбинации адгезионным составом TNH-flex и основанием из дренажного бетона TDM. Зона №1 пешеходная нагрузка согласно ZTV Wegebau.
Cхема применения раствора PFN в зоне N2 согласно ZTW Wegebau нагрузка от легкового транспорта весом до 3,5т.

Производство работ:

Содержимое мешка (25кг) высыпать в чистую емкость с точно отмеренным колличеством воды (5,5л) при непрерывном перемешивании на низких оборотах. Перемешивать смесь электромеханическим миксером до достижения однородной консистенции без комков в течении примерно 3 мин. Выдержать время дозревания смеси 3 мин, затем снова перемешать в течении примерно 1-2 минут. После добавления воды раствор следует использовать в течении примерно 15минут. С помощью резинового шпателя заполнить швы раствором PFN по диагонали к швам под небольшим напором, обеспечив их сплошное и плотное заполнение. Не допускать контакта большого колличества раствора с лицевыми поверхностями плит, в противном случае очистка плит будет затруднена. Для достижения оптимального результата рекомендуется протестировать раствор на небольшом участке. В зависимости от абсорбирующих свойств и структуры брусчатки предлагаются следующие способы её очистки:

- очистка поверхности брусчатки струёй воды. Непосредственно после затвердивания поверхности швов следует очистить брусчатку. Затвердевание швов проверяется на ощупь (тестом большого пальца). Остатки раствора на поверхности брусчатки при этом могут подсыхать. В зависимости от абсорбирующих свойств брусчатки, её структуры и температуры воздуха  время высыхания может составлять 1-3 часа. Очистить поверхность струёй воды из распылителя и щёткой средней жёсткости по диагонали к швам. При этом не следует допускать вымывание раствора из швов. Возможное вымывание раствора означает, что необходимая стадия затвердевания ещё не достигнута. Повторять очистку до тех пор, пока поверхность не будет полностью очищена. При необходимости удалить оставшиеся загрязнения с помощью очистителя высокого давления после полного затвердивания.

- очистка поролоновой губкой. Непосредственно после схватывания поверхности швов следует очистить брусчатку. Схватывание швов проверяется на ощупь (тестом большого пальца). Остатки раствора на поверхности брусчатки при этом могут подсыхать. В зависимости от абсорбирующих швов, фактуры брусчатки и температуры воздуха время затвердевания швов перед очисткой может соствлять 30-90 минут. Очистить поверхность брусчатки при помощи тёрки с поролоновой губкой по диагонали к швам. При этом не следует допускать вымывания паствора из швов. Если раствор вымывается - это означает, что необходимая стадия затвердевания раствора ещё не наступила. При очистки раствора с поверхности брусчатки необходимо регулярно менять воду. Смывать остатки раствора необходимо до полной очистки брусчатки.  При необходимости удалить оставшиеся загрязнения с помощью очистителя высокого давления после полного затвердивания. Если у брусчатки есть "фаска", то после очистки швы должны быть заполнены до нижнего края фаски.

При выполнении подстилающего слоя и заполнения швов в несколько этапов следует выдерживать интервал минимум 1м, чтобы заполнение швов не производилось непосредственно над конечным участком подстилающего слоя. Открытых торцов швов необходимо избегать. Для этого конец участка с заполненными швами  фиксируют.

Время использования раствора составляет примерно 15 минут при температуре окружающей среды +20С и относительной влажности 65%.

Расход:

Величина расхода определяется в зависимости от формата брусчатки, а также глубины и ширины швов.







Рекомендации по затирке швов брусчатки раствором PFN quick-mix:

Какая минимальная ширина шва при укладке брусчатки из тротуарного клинкерного кирпича или натурального камня?

- минимальная ширина шва между брусчаткой при заполнении раствором PFN 5 мм. При меньшей ширене будет сложно обеспечить полное залегание шва, что приведёт к образованию пустот и разрушениям конструкции мощения. При заполнении швов брусчатки глубина шва должна быть как минимум в вдвое больше, чем  его ширина. На поверхностях подвергающихся транспортной нагрузке, соотношение глубины шва  и высоты камня должны составлять не менее 2/3,  высота камня при этом должна быть не менее 40мм. Рекомендуемая ширина шва 8-20мм.

Через какое время после расшивки швов брусчатки допускается нагрузка на покрытие?

- Обработанная поверхность пригодна для хождения спустя 3 часа, полное затвердевание наступает через 28 дней.

Как правильно зафиксировать (приклеить) брусчатку из клинкера или камня?

- при укладки брусчатки в технологии "свежее по свежему" необходимо использовать раствор для улучшения адгезии (клей) TNH-flex. При укладке брусчатки на готовое застывшее бетонное основание слоем до 15мм следует использовать клей TNM-flex.

Общие рекомендации:

 - не разрешается производство работ при температуре воздуха и основания ниже +5С и выше +30С,
 - время жизни раствора может измениться в зависимости от от температуры воды, температуры сухой смеси и температуры окружающего воздуха,
 - следует учитывать замедление наростания прочности раствора при температуре твердения ниже +15С,
 - не добавлять в раствор цемент, отсев, песок, гипс,
 - свежий раствор следует предохранять от слишком быстрого высыхания и беречь от воздействия неблагоприятных  погодных условий (палящее солнце, дождь, сильный ветер, мороз и т.д.). В случае необходимости следует закрыть раствор плёнкой, обеспечивая проветривание,
- не разбавлять схватившийся раствор водой,

Объекты реализованные компанией Моновай с PFN

Видеролик-инструкция по работе с раствором PFN

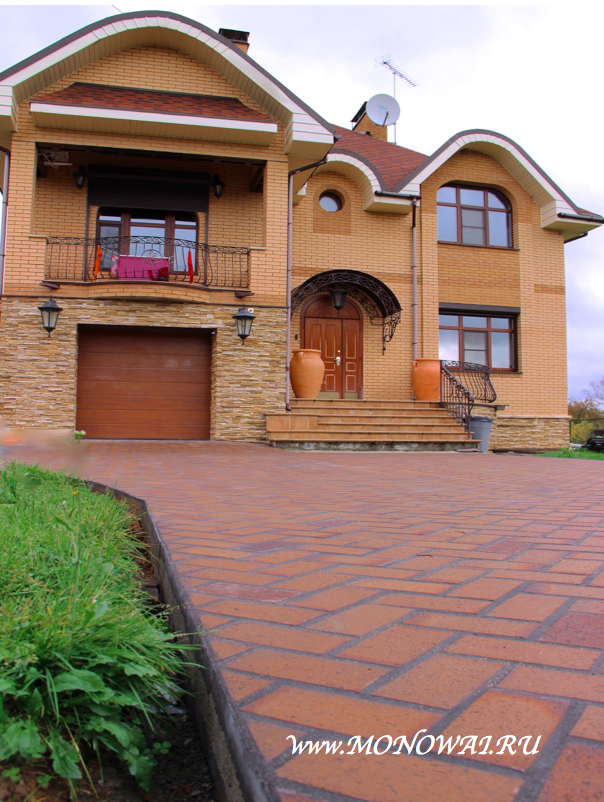

Пример применения затирки PFN на объекте в Московской области:
